Der Sichtmauermörtel Sakret P wird neu von Sakret nur noch im 25kg Sack geliefert.

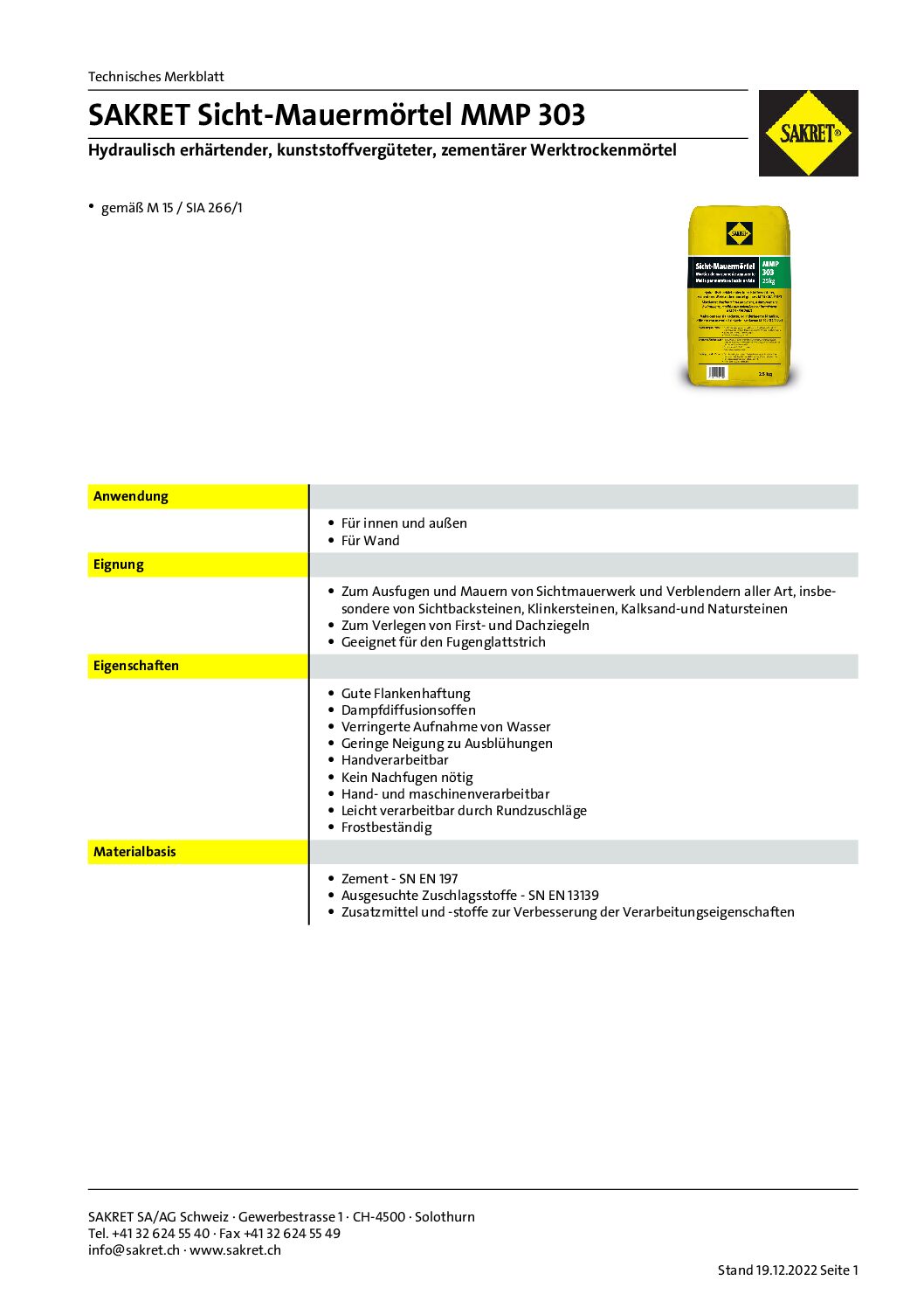

Die genaue Beizeichnung lautet MMP 303
Wir empfehlen diesen Werkmauermörtel für das mauern mit unseren Sichtsteinen.
Sollte die Fuge eine spezielle Farbe haben, bieten wir auch eingefärbte Fugenmörtel an.
Gerne zeigen wir Ihnen verschiedene Fugeneffekte in unserer Ausstellung.
Der Künstler Aramis Navarro suchte für seine Kunstinstallation Ziegelsteine, um Raum und Zeit zu inszenieren.
80 stehende Steine umrahmen das Zentrum des Kunstwerkes. Es handelt sich dabei um Holländersteine der Sorte Hoevesteen WF.
Die Kunstausstellung fand im Kulturzentrum ALTEFABRIK in Rapperswil-Jona statt.
Mit freundlicher Genehmigung von:
Aramis Navarro, never odd or even, 2023, *ALTEFABRIK – Gebert Stiftung für Kultur
Fotografie: Stefan Altenburger
Diese Steine aus unserem Sortiment eignen sich für die Verlegung als Plastersteine im Format 200x100mm
Für Rino Cariglia – in Wald ZH.
ORBIT 2021
Der Kulturweg Orbit wurde gemeinsam von der Gemeinde Eschlikon und widmertheodoridis entwickelt.
Oben auf dem Risperg entstand das Exponat von Almira Medaric.
Getrocknete Lehmziegel wurden schon sehr früh als Baustoff für Bauten eingesetzt und unabhängig voneinander in verschiedenen Regionen erfunden und in der Architektur angewendet. So auch für die Sonnenpyramide in Teotihuacán in Mexiko. Um wetterbeständige Ziegel zu erhalten, wurde der Lehm gebrannt. Solche Tonziegel wurden ab 1898 auch in der Ziegelei Eschlikon mit Lehm aus den zwei Dorfweihern produziert. Almira Medaric greift diesen Hinweis auf und baut aus Ziegelsteinen und Mörtel eine quadratische Umfriedung. Die Form eines Quadrats versinnbildlicht die Erde, die Materie, seine vier Ecken deuten die Jahreszeiten an und mit seinen Begrenzungen ist das Quadrat der Inbegriff von Ordnung und Halt.
In ihrer Arbeit geht es Almira Medaric um die Verbindung von Objekt und Geometrie. Bilder und Skulpturen verschmelzen mit Elementen aus Grafik-, Mode- und Industriedesign. Abstrakte Systeme der Geometrie treffen so auf den menschlichen Körper, auf den Raum und die Architektur. 2017 gewann Almira Medaric den Adolf Dietrich-Förderpreis.
Almira Medaric (*1992) lebt und arbeitet in Yverdon-les-Bains und Frauenfeld. Ausbildung an der Hochschule für Gestaltung und Kunst, FHNW HGK, Basel und Abschluss mit einem Master of Fine Arts. 2013 Bachelor of Fine Arts, ECAL, Ecole Cantonale d’Art et de Design, Lausanne. Almira Medaric ist seit 2020 Co-Leiterin der Programmgruppe Shed, Frauenfeld.
Wie bei den Römern, zu Zeiten Augusta Raurica…
Weinregal in antikem Style – Moderne im Kontrast zur antiken Erscheinung:
Klinker Steine haben im Gegensatz zu Holländersteinen eine glatte und fast glasige Oberfläche. Sie werden heisser gebrannt bei ca. 1’150°C. Schmilzt der Ton über der Sinterungsgrenze, so entstehen die glasig glatten Oberflächen. Durch das heisse Brennverfahren schliessen sich die Poren, deshalb können die Klinkersteine nicht wie Holländersteine Feuchtigkeit, Dampf oder Wasser aufnehmen und wieder abgeben.
Die Klinkersteine werden Strang gepresst und nicht wie die Holländersteine “Hand geformt”. Nach dem Pressen werden die Steine kurz getrocknet und im Tunnelofen gebrannt. Mit dem Strangpress Fertigungsprozess entstehen am Stein scharfe Kanten und Ecken.
Es gibt verschiedene Arten von Klinker Steinen, zum Beispiel gibt es Pflaster Klinker, mit denen – wie der Name schon sagt – Plätze oder Wege gemacht werden. Diese sind im Gegensatz zu den Verblenderklinker Vollsteneine und haben eine spezielle Oberfläche, damit man auf ihnen nicht ausrutscht. Ihre Kanten sind gefast.
Dann gibt es Verblenderklinker, mit denen Sichtmauern vor einer anderen Mauer gemauert wird, so kann zwischen den beiden Wänden noch isoliert werden (Zweischalen Mauerwerk).
Klinkerriemchen werden als Fassadenverkleidung an bereits bestehende Mauern geklebt, damit es so aussieht, wie wenn die Wand gemauert wäre. Es gibt dann noch die Loch bzw. Schlitzklinker. Sie haben ein grösseres Format und nach dem extrudieren werden noch Löcher oder Schlitze heraus gestanzt. So kann Ton und Herstellungsenergie gespart werden und sie haben weniger Gewicht. Mit diesen Klinker mauert man Mauern von Häusern.
In den letzten Wochen haben wir die komplette Holländersteine Ausstellung neu gemacht. Jetzt können sie fast 100 verschiedene Steinsorten anschauen und anfassen.
Nun hat es Schilder, die nicht nur den Namen der Steine anzeigen, sondern auch den Lagerbestand und noch andere Details.
Verschaffen sie sich selbst einen Überblick über die Vielfalt der Holländersteine, es ist auf jeden Fall ein Besuch wert!
Wir liefern Ihnen eine Alternative zum “gewöhnlich grauen” Sichtmauermörtel. Mit diesem Mörtel können Sie Ihr Mauerwerk farblich akzentuieren.
Er ist Sackweise ab Lager für 25 Fr./Sack exkl. MwSt erhältlich.
Hydraulisch erhärtender, frostwiderstandsfähiger, zementärer Werktrockenmörtel M 5 / DIN EN 998-2, NM IIa / DIN V 18580
Bitte beachten Sie unseren Verarbeitungshinweis.
| Farbtöne | ||||
|---|---|---|---|---|
antrazit 82 |
beige-weiß 86 |
weiß 80 |
||
Hinweis: Farbabweichungen sind möglich. Die Verfügbarkeit der Farbtöne kann regional abweichen.
Erhältlich als Sackware zu 40kg. Dies ergibt ca. 26 Liter Mauermörtel.
Bei einer Fugenstärke von 20mm gemauert im Waalformat entsprechen 60kg Mörtel.
| 40kg | = | 26l | = | ca. 0.7m2 | | | 4,5-5l Wasser pro Sack |
Das technische Datenblatt des Herstellers: Technisches Merkblatt
Das Sicherheitsdatenblatt des Herstellers: Sicherheitsdatenblatt
Neu führen wir auch den Sichtmauermörtel von Schwenk am Lager. Mit den Farben grau und beigeweiss bietet er farbliche Alternativen.
Sackweise ab Lager für 16 Fr./Sack exkl. MwSt erhältlich.
Er lässt sich sehr gut verarbeiten und eignet sich hervorragend für stark saugende Steine. Bitte beachten Sie unseren Verarbeitungshinweis.
Erhältlich als Sackware zu 25kg. Dies ergibt ca. 15 Liter Mauermörtel.
Bei einer Fugenstärke von 10mm gemauert im Waalformat entsprechen 15 Liter Mörtel somit für zirka 0.4 Quadratmeter Mauerwerk.
| 25kg | = | 18l | = | ca. 0.8m2 | | |
Das technische Datenblatt: Technisches Datenblatt Schwenk SM101/15
Das Sicherheitsdatenblatt des Herstellers: Sicherheitsdatenblatt
Diese Hochbeete wurden mit Holländersteinen im Läuferverband der Sorte Engels Exklusiv WF gemauert.
Unsere Sichtbacksteine eignen sich hervorragend zum mauern von Gemüsebeeten.
Die Farben der Steine sind erhältlich von weiss, gelb, rot, braun bis schwarz.
Werten Sie Ihren Gemüse- oder Kräutergarten auf.
Diese Beete bieten die bequeme Bewirtschaftung der Pflanzflächen ganz ohne mühseliges bücken.
Rückenschmerzen ade!
Die Anlage kann mit einem zeit gesteuerten Bewässerungssystem ausgerüstet werden.
Vorzugsweise mit einer Regenwassernutzung einer Platz- oder Dachfläche.
Optional, können Sie die Pflanzbehälter mit einem Glasaufsatz erweitern.
Ihr Garten verwandelt sich im Handumdrehen in ein Treibhaus!
Wir liefern Ihnen ein Gesamtpaket. Steine, Mörtel und Zubehör.
Wichtige Voraussetzungen für eine gute Ausführung sind:
Benötigen Sie Hilfe bei der Planung?
Gerne sind wir Ihnen mit unserem Fachwissen behilflich.
Referenzbeispiel eines Kunden in Amriswil TG.
Fotos: Devlet Yilchirim
Wir liefern Ihnen die Steine für Ihre DoIt – Feuerstelle.
Sie benötigen nur eine ebene Fläche im Grünen und einen Spaten.
Die Steine werden ohne Mörtel versetzt – das Regenwasser versickert.
Als Fundation genügt Sand oder feiner Kies bzw. Splitt.
Analge assortiert und zugeschnitten, schweizweit geliefert für 180Fr. exkl. MwSt.

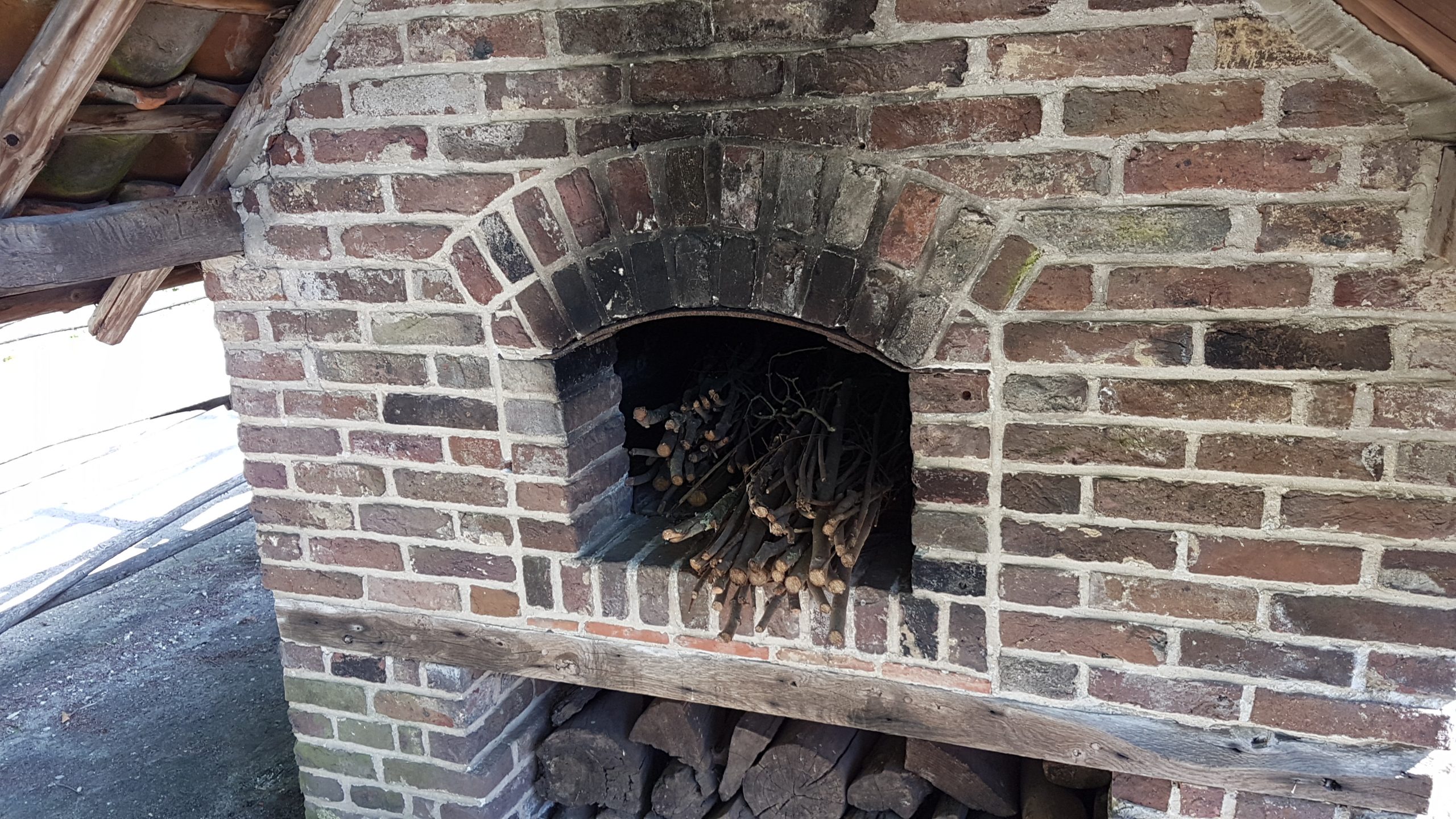

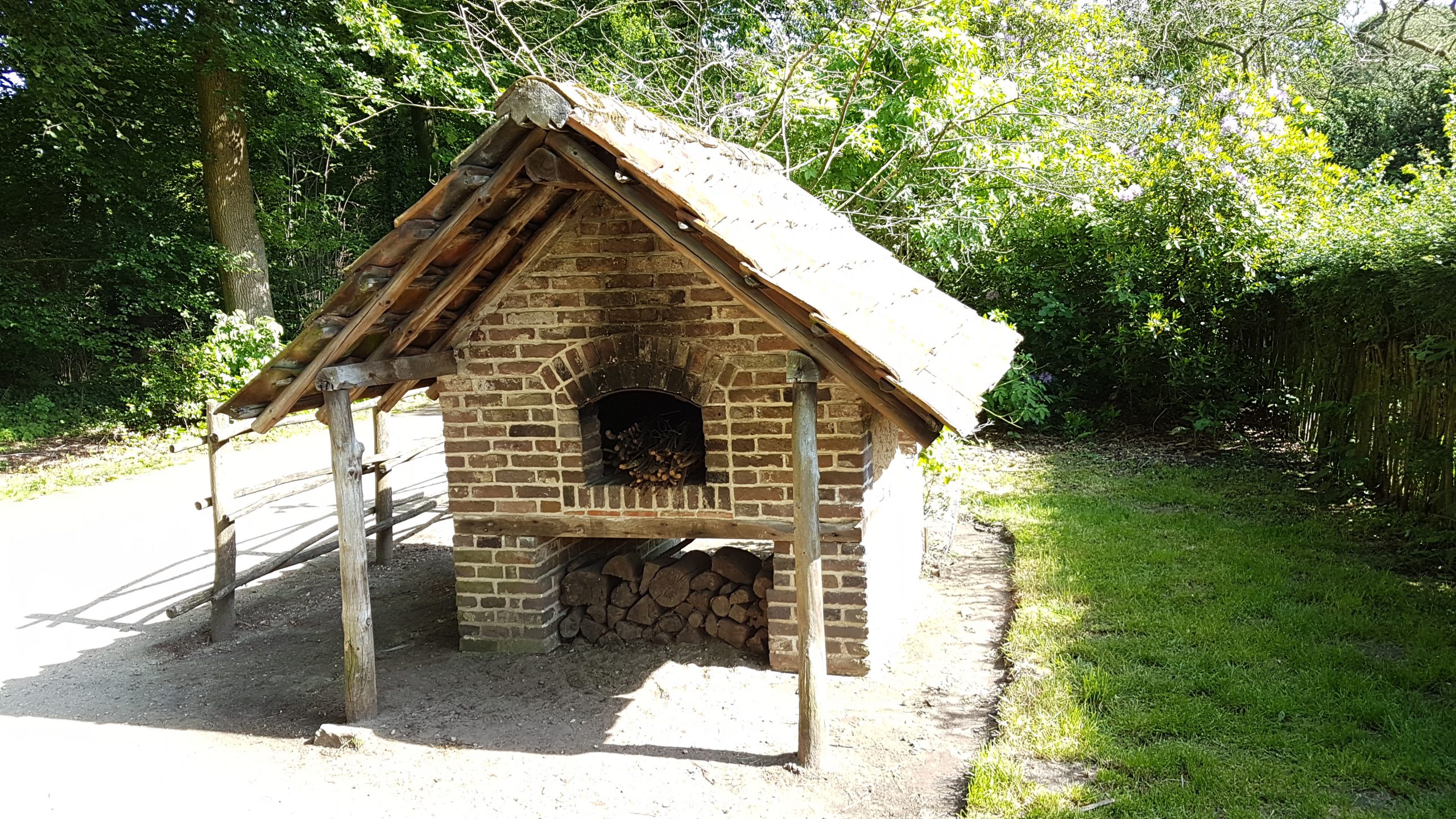

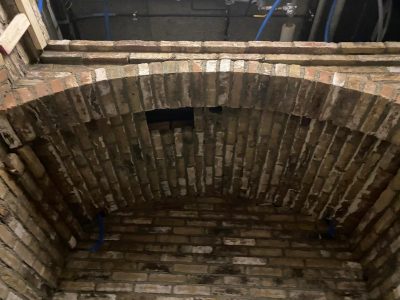

Den Feuerraum eines Cheminée oder Pizzaofens mauern Sie mit diesem speziellen Cheminée Mörtel. Dieser ist hitzebeständig und feuerfest bis 600 Grad Celsius.
Unsere Steine auch, daher benötigen Sie keine Schamotteplatten oder Spezialsteine für die Ausbildung des Feuerraums.
Unser Chamottemörtel ist Sackweise ab Lager für 33 Fr./Sack exkl. MwSt erhältlich.
Erhältlich als Sackware zu 30kg. Dies ergibt ca. 20 Liter Mauermörtel.
| 30kg | = | 20l | | | 5l Wasser pro Sack |
Das technische Datenblatt des Herstellers: Technisches Datenblatt Cheminée Mörtel CHM
Das Sicherheitsdatenblatt des Herstellers: Sicherheitsdatenblatt
Verlegearten für Gartenwege
Quelle: goodshomedesign
Diese Beispiele zeigen die einfache Aufschichtung von Vollbacksteinen zu Kräuterspiralen.
Es ist kein aufwändiges Fundament nötig. Die Steine werden ohne Mörtel lose aufeinander geschichtet.
Vorteil: das Ganze kann umgestaltet und wieder neu arrangiert werden.
Der Phantasie sind keine Grenzen gesetzt!
Unsere Holländersteine sind in verschiedenen Farbtönen erhältlich.
(weiss, gelb, rot, braun, schwarz). Damit werden interessante Variationen gestaltet.
Unser Sortiment. Wir liefern Ihnen auch Kleinmengen. Fragen Sie uns an.
Wir liefern in die ganze Schweiz. Da die Lieferkosten stark vom Gewicht und der Distanz abhängig sind, kalkulieren wir Ihnen den Transport zum Verwendungsort auftragsbezogen jedes mal neu. Fragen Sie uns an, wir offerieren die Spedition bis auf die Baustelle!
Unsere Steine eignen sich hervorragend für den Abschluss der Rasenfläche. Für die Verwendung als Randstein sind Vollsteine ohne Pflastermulde besser geeignet. Gerne beraten wir Sie.
Sie können als Rasenabschlussstein im Pflaster versetzt, oder wie hier abgebildet, ‘trocken’ verlegt werden. Rasenkantensteine erleichtern die Randpflege des Rasens. Schluss mit dem Kanten trimmen nach dem Schnitt.
Mähroboter können den Rasen besser bearbeiten wenn ein Rasenabschlussstein gesetzt ist.

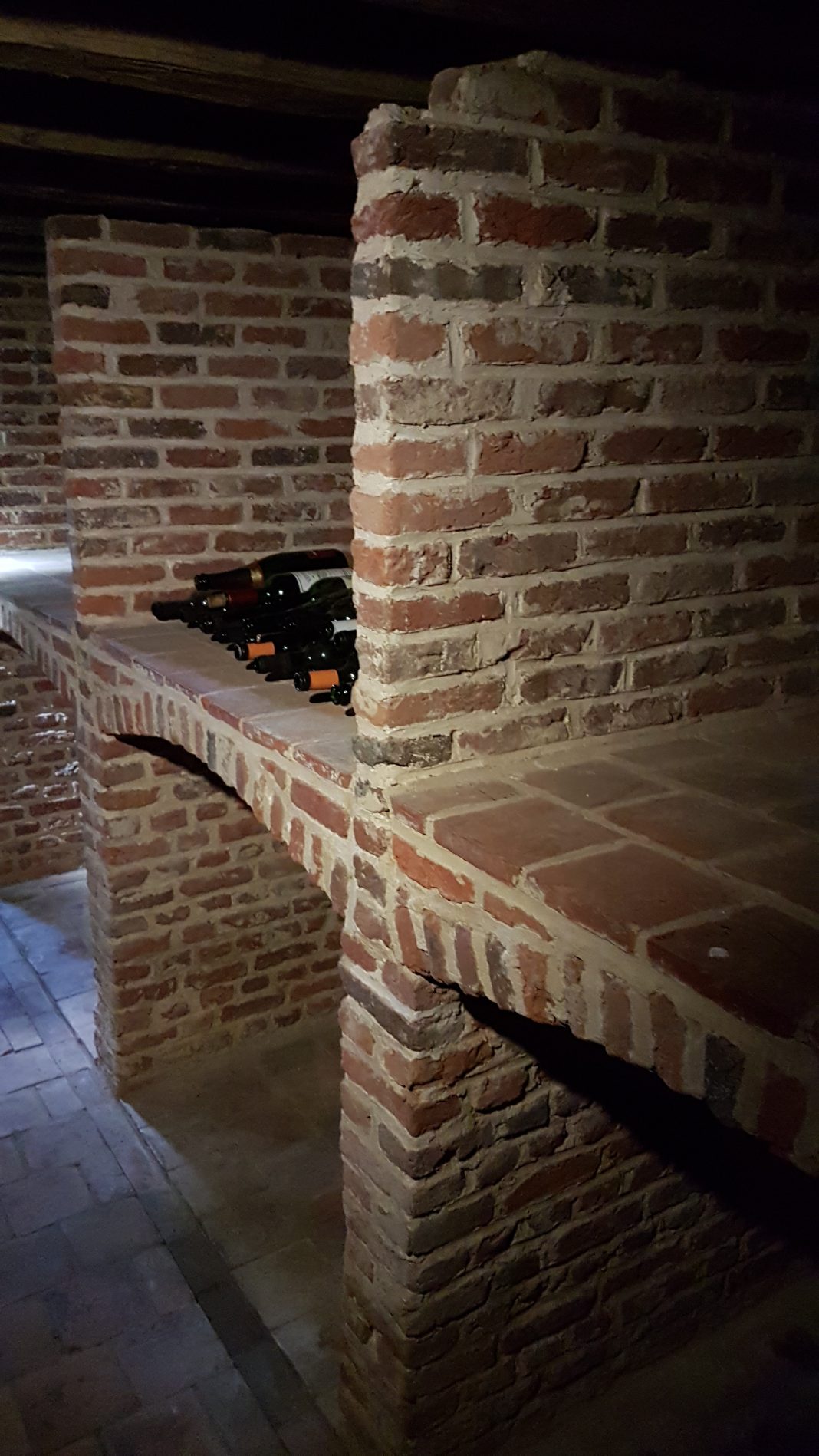

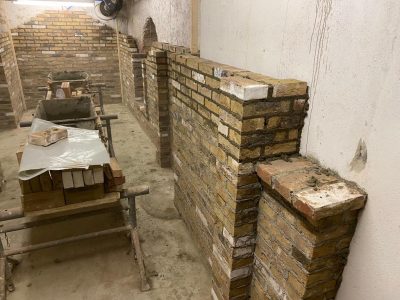

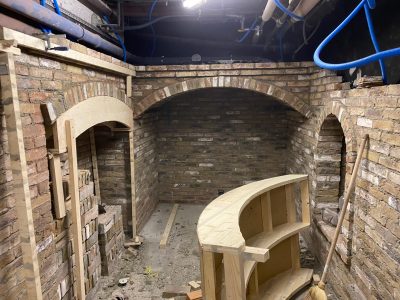

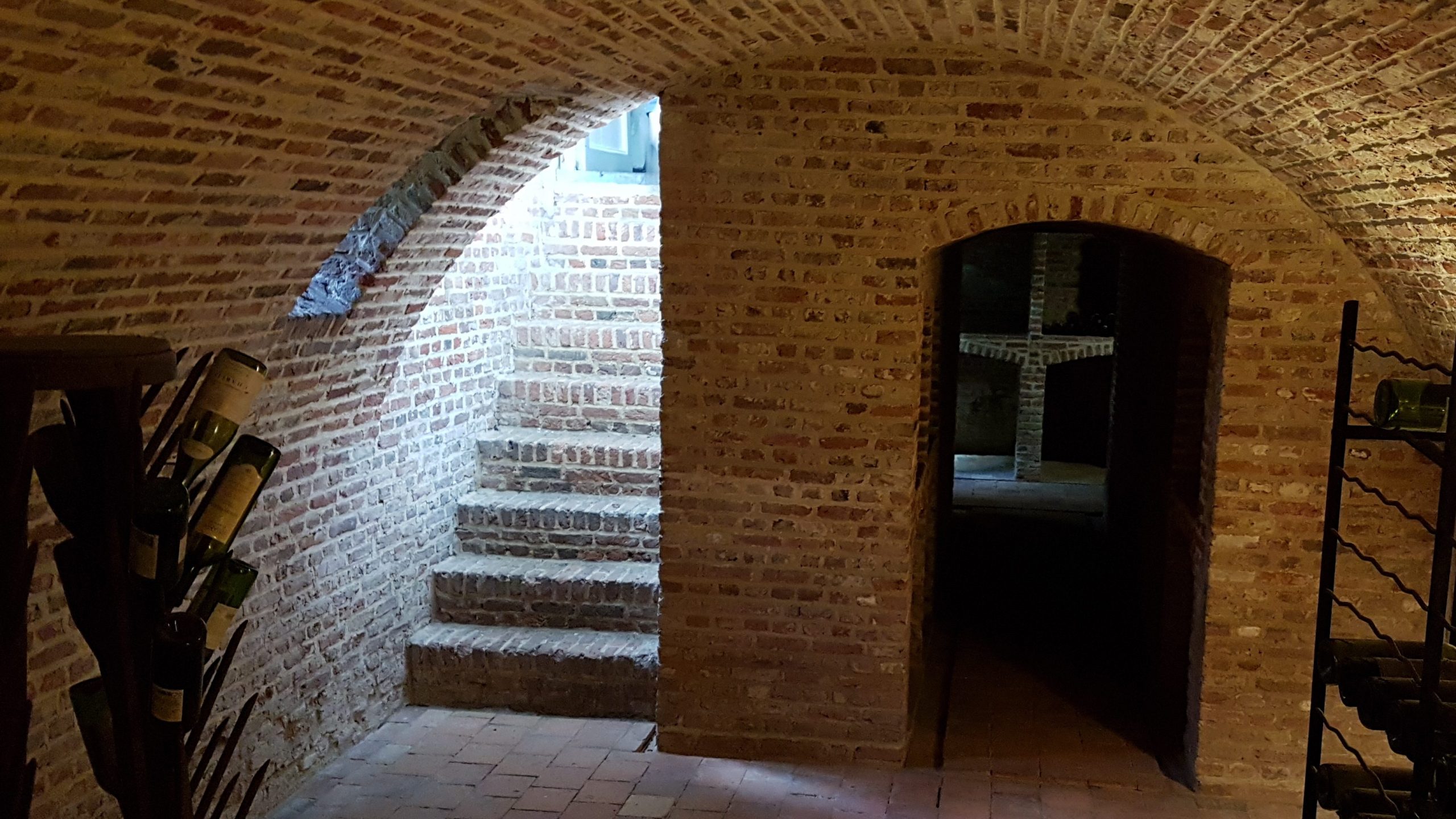

Dieser Weinkeller wurde mit dem Umbau des Restaurants Schwyzerhüüsli erstellt. Er dient als Eventkeller für Aperogesellschaften.
Gemauert mit EH Tiffany WF
Kundenreferenz in Engelberg
Entwurf und Ausführungsplanung: 1a Architekten GmbH, Hagenbuch
Unternehmer: Artbau Blarer GmbH, Jost Blarer Lachen SZ
Studenten der Technischen Universität Federico Santa María ( Valparaíso, Chile ) bauen frei gemauerte Ziegelwände in verschiedenen Anordnungen.
Diese Beispiele zeigen den Einsatz von Holländer- oder Klinkersteinen im Außenbereich z.B. als Stütz- oder Gartenmauern.
Eine gute Alternative zu den ‘langweiligen Betonmauern’ in der Aussenraumgestaltung.
Die Beispiele stammen von der platformaarquitectura.cl mit freundlicher Genehmigung von der Architektin Veronica Arcos.
.jpg?1415039800)
.jpg?1415039977)
Diese Gartenanlage wurde mit einer zweireihigen Umfassungsmauer eingefasst.
Baujahr 1997.
Diese Anlage steht seit 20 Jahren und präsentiert sich wie neu gemauert!
Veldbrand Exterieur HDF
Kundenreferenz in Seuzach ZH
Wir liefern Ihnen den passenden Sichtmauermörtel.
Er ist Sackweise im 25kg Sack ab Lager für 16 Fr./Sack exkl. MwSt erhältlich.
Gemäss unserem Verarbeitungshinweis empfehlen wir Ihnen den Sakret MMP Sichtmauermörtel 0-3.
Er lässt sich sehr gut verarbeiten und eignet sich hervorragend für stark saugende Steine.
Erhältlich als Sackware zu 40kg. Dies ergibt ca. 26 Liter Mauermörtel.
Bei einer Fugenstärke von 20mm gemauert im Waalformat entsprechen 60kg Mörtel zirka einem Quadratmeter Mauerwerk.
| 25kg | =16 | l | = | ca. 0.8m2 | | | 4l Wasser pro Sack |
Das technische Datenblatt des Herstellers: Technisches Datenblatt Sakret P
Das Sicherheitsdatenblatt des Herstellers: Sicherheitsdatenblatt
Holländersteine eignen sich hervorragend zum mauern von Pflanzbehälter. Pflanzenbehälter werden als Gestaltungselemente in der Landschaftsarchitektur eingesetzt. Auf Terrassen oder Platzflächen wo kein Nährboden für Pflanzen vorhanden ist, können mit Pflanzentrögen vegetative Elemente hergestellt werden. Die Erstellung von Hochbeeten erleichtert das Arbeiten im Gemüsegarten.
Folgend Beispiele gemauerter Pflanz-Vasen aus unserer Werkstatt:

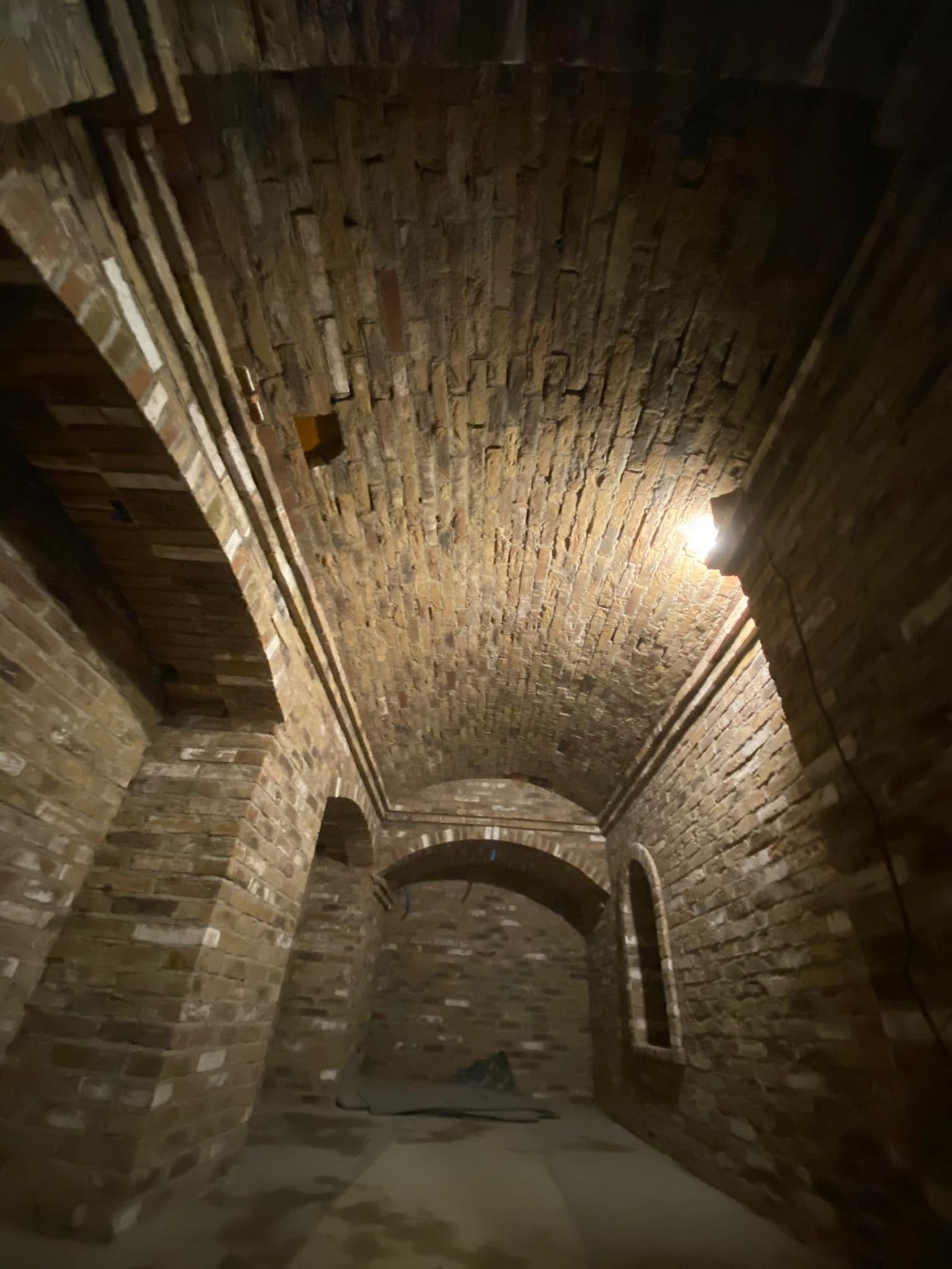

Die Technik des Ziegelgewölbes wurde bereits von den Römern eingesetzt und über die Gotik bis ins 20. Jahrhundert kontinuierlich weiterentwickelt. Insbesondere die katalanische Gewölbetechnik ermöglichte den Bau einiger spektakulärer Werke von Baumeistern wie Antoni Gaudí oder Rafael Guastavino und wurde bis in die erste Hälfte des 20. Jahrhunderts für verschiedenste Anwendungen eingesetzt, ehe sie von neuen Bauformen und modernen Baustoffen wie Beton und Stahl aus dem Bauschaffen verdrängt wurde.
Heute zeichnet sich wieder ein wachsendes Interesse an dieser Technik für zeitgenössische Architekturaufgaben ab, das durch neue Anwendungen in Praxis und Forschung in Erscheinung tritt. Die Technik ist tragstrukturell sehr effizient, basiert auf natürlichen Materialien und kann ohne Verwendung aufwändiger Schalungskonstruktionen umgesetzt werden.
Diese Eigenschaften in Kombination mit der geometrischen Flexibilität des Bausystems bieten großes Potenzial für Schalenbauten, die bisher fast ausschließlich unter Verwendung von Beton und Stahl realisiert werden konnten. Die katalanische Gewölbetechnik ist in vielerlei Hinsicht eine Weiterentwicklung gewöhnlicher Ziegelgewölbe aus römischer Zeit. Eine Neuerung war damals, dass Ziegel nicht wie üblich hochkant gestellt, sondern flach in meist drei Schichten verbaut wurden. Durch diesen sukzessiven Aufbau leichter Ziegelschichten und dem Einsatz von schnell härtendem Gipsmörtel konnte die erste Schicht meist ohne den Gebrauch von Lehrgerüsten erstellt werden.(Philippe Block, Matthias Rippmann)
Quelle Detail 5/2013 © Klemen Breitfuss
Als Zweischalenmauerwerk werden Aussenwandkonstruktionen bezeichnet, die aus zwei Mauerschalen und einer wärmedämmenden Zwischenschicht bestehen .Jede der drei Schichten übernimmt einen ganz spezifischen Teil der Anforderungen, die an eine Aussenwand gestellt werden. Im koordinierten Zusammenwirken ergibt sich die Summe der guten Eigenschaften des Backstein Zweischalenmauerwerks.
Die folgenden Ausführungen beziehen sich ausschliesslich auf das Zweischalenmauerwerk schweizerischer Art mit einer wärmedämmenden Zwischenschicht. Für die bautechnische Realisierung dieses Konstruktionsprinzips gibt es aber nicht nur eine einzige Lösung. Je nach Region und Auffassung der beteiligten Fachleute ergeben sich Unterschiede bei der Detailausbildung und in der Wahl der zur Verwendung gelangenden Materialien. Es ist Sache des planenden Teams (Architekt , Bauingenieur und Unternehmer), die für ein bestimmtes Objekt geeignete Konstruktion zu erarbeiten. Es ist von grossem Vorteil, wenn die konstruktiven Probleme von Anfang an von allen Beteiligten gemeinsam bearbeitet werden.
Der innernen Backsteinschale sind in erster Linie die Tragfunktionen zugeordnet. Die Konstruktion wird daher weitgehend durch die Erfordernisse des statischen Gesamtkonzeptes des Gebäudes bestimmt. Die Hauptbelastungenergeben sich durch das Dach, die Decken und das Eigengewicht der Wand. Entsprechend den Lasten und dem statischen System ergeben sich die Mauerdicken und die Mauerwerksqualität gemäss der Mauerwerksnorm SIA 177. In der Regel genügen Einsteinmauerwerke in BN- oder BH-Qualität mit Zementmörtel gemauert. Die innere Tragkonstruktion ist durch die äussere Schale vor Witterungseinflüssen geschützt und ist nur geringen Temperaturdifferenzen ausgesetzt.
Die innere Schale ist aber ausserdem massgebend an der Erzielung und Erhaltung des behaglichen und ausgeglichenen Wohnklimas beteiligt , das Backsteinkonstruktionen auszeichnet. Neben der guten Dämmfähigkeit gegen Schall sind dafür vor allem die grosse Wärmeträgheit und Wärmespeicherfähigkeit sowie die für den Wasserhaushalt massgebende Kapillarität des gebrannten Tonmaterials von grosser Bedeutung. Es empfiehlt sich deshalb, die innere Schale in einer Dicke von 15 cm oder mehr auszuführen (Mindestdicke für tragendes Mauerwerk 12 cm).
Die Zwischenschicht hat den Hauptteil der Wärmedämmung zu übernehmen. Als Dämmaterial werden standfeste Platten verwendet; es haben sich sowohl Mineralfaserplatten (Glasfasern oder Steinwolle) wie auch Schaumstoff platten bewährt. Die Dämmschicht muss lückenlos durchgehend und unverschieblich zwischen den Mauerschalen befestigt werden. Weiche Platten können zwischen den Schalen eingeklemmt und lediglich mit den Ankern gehalten werden. Es empfiehlt sich jedoch, die Wärmedämmschicht an der inneren Schale aufzuziehen und zu fixieren. So lässt sich viel zuverlässiger kontrollieren, ob die Dämmung tatsächlich lückenlos angebracht ist.
Insbesondere bei harten Platten und bei Aussenschalen in Sichtmauerwerk empfiehlt es sich, zwischen der äusseren Schale und der Dämmschicht einen Toleranzraum von 1 bis 2 cm einzuplanen. Dies einerseits zum Ausgleich allfälliger Massdifferenzen und um das Versetzen der Steine zu erleichtern. Anderseits kann damit bei Wasserinfiltration die Feuchtigkeitsaufnahme der Dämmschicht weitgehend vermieden werden.
Die äussere Mauerschale dient in erster Linie als Schutzschicht gegen die Witterungseinflüsse und liefert einen Beitrag zur Erhöhung der Wärmespeicherfähigkeit. Sie hat dem Schlagregen sowie dem Winddruck und Sog zu widerstehen. Die statische Belastung ist im Gegensatz zur inneren Schale in der Regel unbedeutend. Die Wand muss vor allem ihr eigenes Gewicht tragen, in Einzelfällen eventuell auch Vordächer, Balkone oder Brüstungen . Trotzdem muss die äussere Schale des Zweischalenmauerwerks mit grosser Sorgfalt und unter Beachtung von einigen wichtigen bautechnischen Grundsätzen konstruiert und an der inneren Tragkonstruktion verankert werden. Die Ursache liegt bei der hohen Beanspruchung durch die Witterungseinflüsse und die Tempera turunterschiede. Es empfiehlt sich aufgrund langjähriger Erfahrung, die Dicke der Aussenschale mit mindestens 12 bis 15 cm zu wählen und mit Zementmörtel zu vermauern. Jedenfalls ist gemäss Norm SIA 177 eine Mindestdicke von 12 cm vorgeschrieben.
Temperatur-Beanspruchung
Die äussere Schale ist den klimabedingten Temperaturunterschieden in bedeutendem Mass ausgesetzt. Einerseits sind dies die langzeitlichen Schwankungen der Aussentemperatur zwischen Sommer und Winter. Anderseits können aber Temperaturdifferenzen auch kurzfristig oder plötzlich auftreten, z. B. durch die Schwankungen zwischen Tag und Nacht oder bei Abkühlung einer sonnenerwärmten Wand durch kaltes Regenwasser.
Temperaturdifferenzen
Für die Beurteilung des Temperaturverhaltens einer Aussenschale muss mit folgenden Temperaturdifferenzen der mittleren Temperatur einer Wandpartie gerechnet werden :
Differenzen im Tagesablauf:
Differenzen zwischen den Jahreszeiten:
Ausgehend von ca. 10 °C als Grundtemperatur muss also für die Berechnung der maximalen Längenänderungen min destens eine Temperaturdifferenz von ± 30 K eingesetzt werden. Die in der Norm SIA 160 festgehaltenen Temperaturdifferenzen (+ 20 , – 10°C) genügen für die äussere Schale eines Zweischalenmauerwerks nicht, da diese den Schwankungen der Aussentemperatur stärker ausgesetzt ist als das Gesamtbauwerk.
Die Temperaturdifferenzen zwischen Aussenseite und Innenseite der Schale können bis zu 15 K betragen.
Das Backsteinmauerwerk gehört zu den Baukonstruktionen mit der geringsten Wärmedehnung.
Trotzdem müssen die Längenänderungen der Aussenschale bei der Planung berücksichtigt werden. Eine 10m lange Wand dehnt sich bei angenommenen Temperaturdifferenzen von +30 K zwar nur um +1,5 mm. Wenn die Wand diese Bewegungen aber nicht weitgehend zwängungsfrei ausführen kann, können Rissbildungen auftreten.
Die folgenden Voraussetzungen für eine ausreichende Bewegungsfreiheit in Wandebene der Aussenschale sind notwendig :
Die Unterteilung oder Trennung der Aussenschale in Dilatations- Abschnitte bedingt die Anordnung von Dehnungsfugen. In der Praxis ist es allerdings oft schwierig, eine sinnvolle Fugeneinteilung festzulegen . Einerseits gilt es, Rissbildungen mit möglichst grosser Sicherheit auszuschliessen. Anderseits wird man aber aus architektonischen und ästhetischen Gründen sowie in Berücksichtigung der Kosten und des Gebäudeunterhalts danach trachten, die Fugen auf ein Minimum zu beschränken . In diesem Zusammenhang müssen auch die Möglichkeiten der Lagerfugenarmierung in Betracht gezogen werden, welche wesentlich zur Vermeidung von Rissbildungen beitragen können. Als Grundprinzip gilt, dass Bewegungsfugen dort angeordnet werden sollen, wo das Mauerwerk reissen würde, wenn keine Fugen vorhanden wären. Ein«wahrscheinliches Rissbild» ist aber nicht immer leicht zu erkennen, hängt es doch von sehr vielen Gegebenheiten und Einflüssen ab. Insbesondere die folgenden Faktoren können von Bedeutung sein:
Die hauptsächlichsten konstruktiven Gegebenheiten, welche bei der Anordnung der Dehnungsfugen berücksichtigt werden müssen sind die folgenden:
längere, zusammenhängende Mauerscheiben: bei den gebräuchlichsten Schalendicken von 12-15 cm werden meistens die Hauptecken eines Gebäudes getrennt und lange Fassadenflächen in Abschnitte von ca. 8-12 m unterteilt. Dabei gilt der kleinere Wert für dünnere, niedrigere und durch äussere Einflüsse stark belastete Wände, der grössere für dickere, höhere und besser geschützte Wände. unter Berücksichtigung aller ins Gewicht fallenden Faktoren müssen die Planer entscheiden, ob diese Fugenabstände überschritten werden dürfen oder noch eingeschränkt werden müssen. Wenn die überlegungen des Ingenieurs zu einer Eckausbildung ohne Trennung führen, dann muss einwandfrei im Eckverband gemauert werden ausserdem dürfen in diesem Fall keine Anker in der Nähe der Wand (Abstand mindestens 1 m) angeordnet werden. es empfiehlt sich auch, mindestens in jede 4. Lagerfuge einen Eckbügel einzulegen.
Trennung gegenüber Tragkonstruktion: überall dort, wo die äussere Schale gegen tragende Bauteile stösst, ist eine einwandfreie Trennung notwendig.
Balkone: sowohl bei der vollkommenen Trennung der Balkone von der inneren Tragkonstruktion, wie auch bei auskragenden Lösungen (eventuell mit handelsüblichen, wärmegedämmten Kragarmplattenanschlüssen) ist es in der Regel notwendig, die auf den Balkonplatten auf gelagerten Wandpartien von den ausserhalb der Balkone durchlaufenden zu trennen.
Tragende Teile der Aussenschale: wenn die Aussenschale belastet wird (zum Beispiel durch getrennte Balkone oder vor Dächer), Ist es meistens notwendig, diese tragenden Partien von den nicht tragenden zu trennen.
Tür-und Fensteröffnungen, Dachanschluss: Anschlusskonstruktionen, Isolationsanschlüsse und Abdeckungen müssen so ausgebildet werden, dass kein Widerstand gegen die Temperaturverformung der äusseren Schale entstehen kann.
Verschiedene Materialien innerhalb der Aussenschale: werden ausnahmsweise verschiedene Materialien kombiniert (zum Beispiel Betonstürze oder Betonriegel), kann es sinnvoll sein, Blindfugen anzuordnen, um allfällige Rissbildungen infolge unterschiedlichen Temperaturverhaltens Rechnung zu tragen. Wenn bei verputzte Mauerwerk auf entsprechende Blindfugen verzichtet wird, muss eine Putzalarmierung eingelegt werden.
Dehnungsfugen funktionieren auf die Dauer nur einwandfrei, wenn die Ausbildung mit einem bewährten System und durch sorgfältige Bauausführung erfolgt. Die Fugenbreite in Abhängigkeit vom gewählten Dichtungsmaterial muss die errechneten Längenänderungen infolge Temperaturdehnung aufnehmen können, bei Ecken in beiden Richtungen. Ausserdem müssen die beiden Wandteile vollständig voneinander getrennt sein durch ein geeignetes, weiches Füllmaterial. je nach Fugensystem hat sich eine Fugenbreite von 10-30 mm bewährt.
Die folgenden Fugensysteme sind gebräuchlich:
Die äussere Schale muss zur Gewährleistung der Standsicherheit (Stabilität) mit der Tragkonstruktion verbunden werden. Da der Verbund zwischen den beiden Mauerschalen aus Gründen der Wärmedämmung (Wärmebrücken) und der Bewegungsfreiheit der Aussenschale in Wandebene (Temperaturdehnung) aber grundsätzlich unerwünscht ist, darf die Verankerung nur durch spezielle und richtig angeordnete 2 Schalenanker erfolgen. Alle übrigen Kontakte, zum Beispiel verursacht durch Mörtelbrücken, Sparren durch Führungen oder Fensterrahmen, sind sorgfältig zu vermeiden. selbstverständlich muss für die möglichst schwingungsfreie Verankerung der Aussenschale auch eine ausreichende Stabilität der inneren Tragkonstruktion vorausgesetzt werden. Insbesondere in horizontaler Richtung ist die Ausschweifung durch Querwände oder Stahlbetonkonstruktionen sicherzustellen (zum Beispiel bei Giebel Wänden). Die beiden Mauerwerksschalen dazu in der Regel allein nicht in der Lage.
Verschiedene Anker sind gebräuchlich und haben sich in der Praxis bewährt. Es ist in der Regel Aufgabe des projektierten Ingenieurs, den geeigneten Typ und die Anordnung am Bauwerk zu bestimmen. die Wahl des Ankers und der Einbauart hängen wesentlich mit dem Bauvorgang zusammen. Entsprechende Hinweise sind im Kapitel Ausführung auf der Baustelle zusammengefasst. Bei allen Fabrikate sind Typen lieferbar, welche beidseitig in die Lagerfugen eingelegt werden können. Voraussetzung für die angegebenen Verankerungskräfte ist das ein Mörtel mit einer Mörtelqualität entsprechend dem Zementmörtel gemäss Norm SIA 177.Es sind aber auch Ankertypen vorhanden, welche in die Schalung eingelegt und ein betoniert, oder solche, die im Mauerwerk oder Beton eingedübelt werden können.
Da die Anker zwischen den beiden Schalen nicht vollkommen vor Korrosionseinflüssen geschützt sind, werden sie ausschliesslich aus nicht rostendem Stahl fabriziert. Gängige Typen sind Spiralanker, J Bügel, Z Bügel, Federanker.
Die Ankerverbindungen müssen senkrecht zur Mauerebene Zug-und Druckkräfte übertragen können. Dabei müssen sie aber dem durch die Temperaturänderungen sowie durch Schwinden und Kriechen bedingten, allseitigen Bewegungen der Schalen parallel zur Mauerebene folgen. Die Aussenschale soll sich dehnen und zusammenziehen können, ohne dass dabei zweckgebunden entstehen oder die Anker überbeansprucht werden. am gebräuchlichsten ist die Anordnung der Anker ihr in horizontalen Reihen, in der Regel pro Geschoss in die 1. oder 2. Lagerfuge unterhalb der Decken oder Deckenhöhe. entweder werden die Anker hingegen überlegende Lagerfugen eingelegt und einige mehr tut, meist in die 1. oder 2. Lagerfuge unterhalb der decken, oder die Anker werden in den Betondecken verankert durch Einlegen in die Schalung und Einbetonieren oder Bohren und Fixieren mit einem geeigneten Verankerungssystem. auch wenn die Aussenschale erst nachträglich hochgezogen wird, kann die Befestigung Befestigung gewisser Ankertypen an der inneren Tragkonstruktion nachträglich mit Bohren und Verankerung erfolgen. neben der geschossweissen Anordnung der Ankerreihen ist auch eine mehr flächenartige Verankerungsart möglich. Wird die oberste Decke eines Gebäudes mithilfe von Gleitlager horizontal verschiedentlich gelagert, ist die Befestigung der Anker in der decken Stirne nicht zu empfehlen. Die direkte übertragung der Bewegungen der Betondecke könnten zu unerwünschten Beanspruchungen der Aussenschale. Die Dimensionierung der Verankerung, also die Bestimmung der erforderlichen Ankerabstände, wird durch die Windbelastung der Wand und die Tragkraft des gewählten Ankertyps bestimmt. Berechnungsgrundlagen lassen erkennen, dass bei der erwähnten Verankerung mit einer Ankerleihe pro Geschoss, also im Wohnungsbau rot ca. 2.70 m die Sicherheit gegen Rissbildung infolge Windbelastung im obersten Stockwerk nur ca. 2 beträgt.Diese Sicherheit muss als knapp beurteilt werden, sodass es sich empfiehlt, vor allem bei höheren Gebäuden mindestens Bereich des obersten Stockwerks zusätzliche Anker oder Ankerreihen anzuordnen. auch neben grösseren Tür-oder Fensteröffnungen und bei schmalen Wandpfeilern sind zur Lastaufnahme und oder zur Sicherung der Stabilität in der Regel zusätzliche Anker notwendig, so wie auch am Rand von Dilatationsabschnitten neben den Fugen.
Armierungseinlagen zur Vergrösserung der Tragfähigkeit und oder zur Aufnahme von Zwäng Spannungen können sowohl für die Innenschale als Teil der Tragkonstruktion auch für die Aussenschale zweckmässig sein. Insbesondere bei den Aussenschale, welche durch Temperatur-und Windbeanspruchung belastet sind, kann die riss Sicherheit in vielen Fällen durch die Einlage einer Lagerfugenarmierung oder vertikalen Armierung sichergestellt oder vergrössert werden.
Die Lagerfugenarmierung der Aussenschale von 2 Schalenmauerwerk geschieht in 1. Linie mit den folgenden Zielsetzungen:
Die Sanierung der Lagerfugen erfolgt meist nach konstruktiven Gesichtspunkten und aufgrund der Erfahrung. Es gibt aber auch verschiedene Fälle, bei welchen eine rechnerische Erfassung möglich und sinnvoll ist.
Auszug aus der Broschüre: Backsteinmauerwerk schweizerische Ziegelindustrie Oktober 1989
Sammelbegriff für alle Bausteine aus gebranntem Ton. (Backsteine, Sichtbacksteine, Vollsteine, Ziegelsteine, Ziegel, Clay Brick, Klinkersteine, Verblender, Verblenderklinker, Vormauersteine).
Speziell hergestellte Steine für sichtbares Mauerwerk, Farben gemäss Muster der Lieferwerke.
Besuchen Sie unsere Ausstellung. Überzeugen Sie sich selbst!

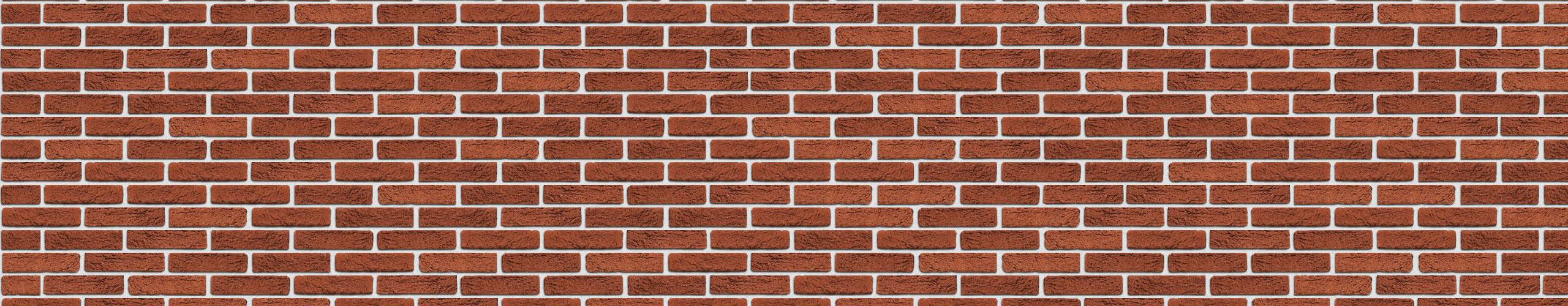

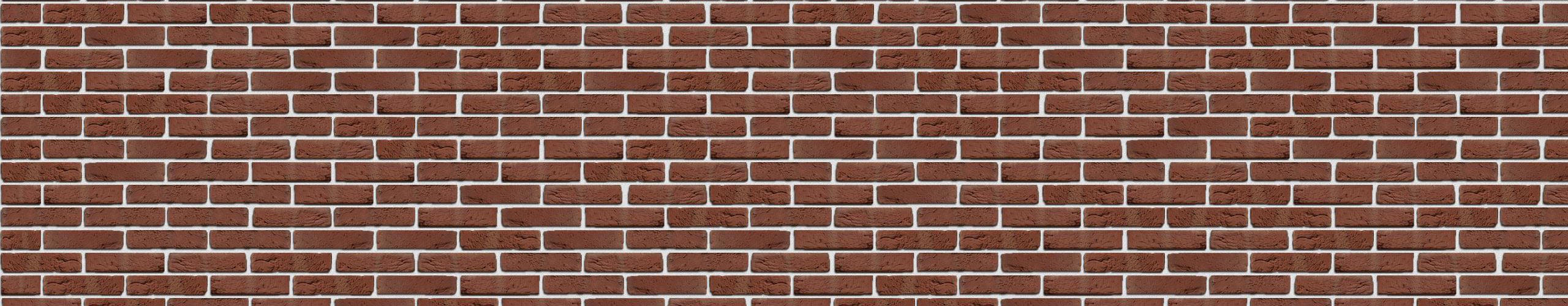

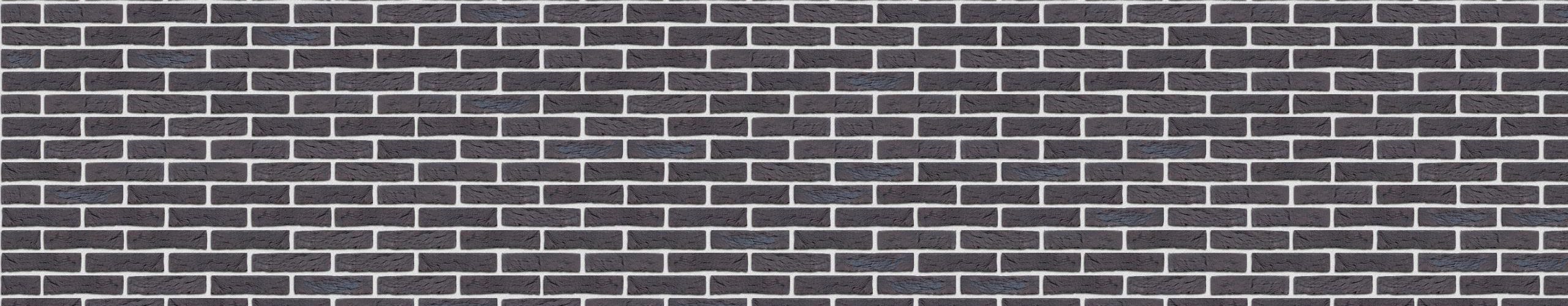

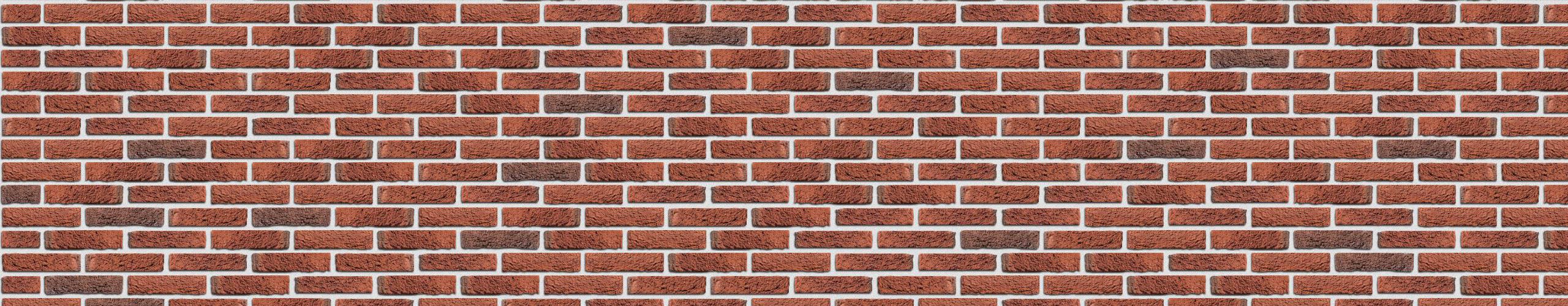

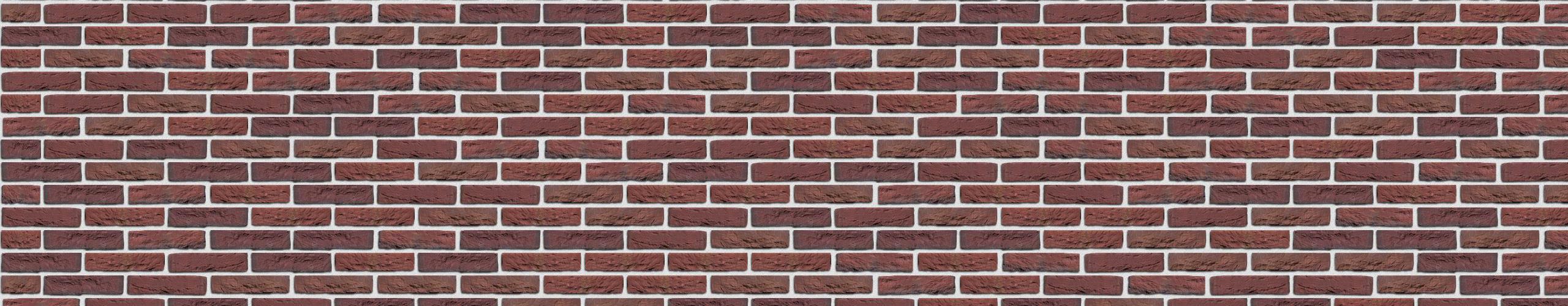

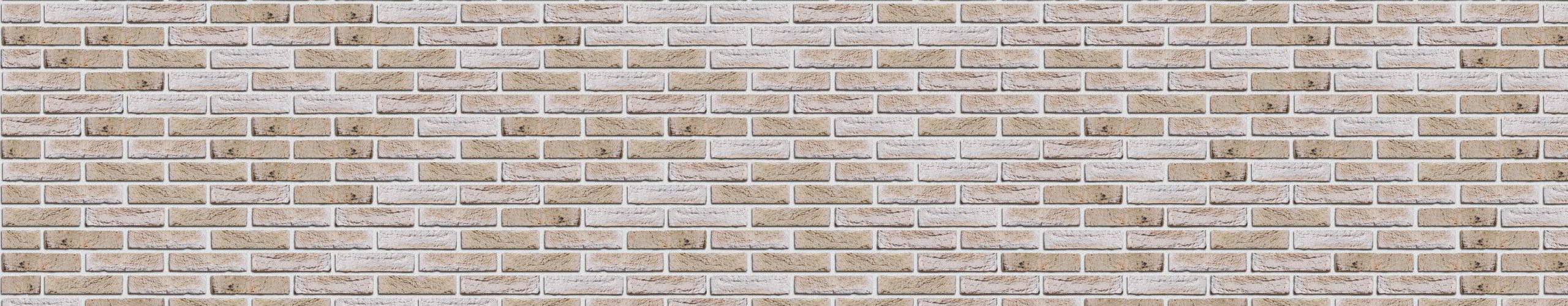

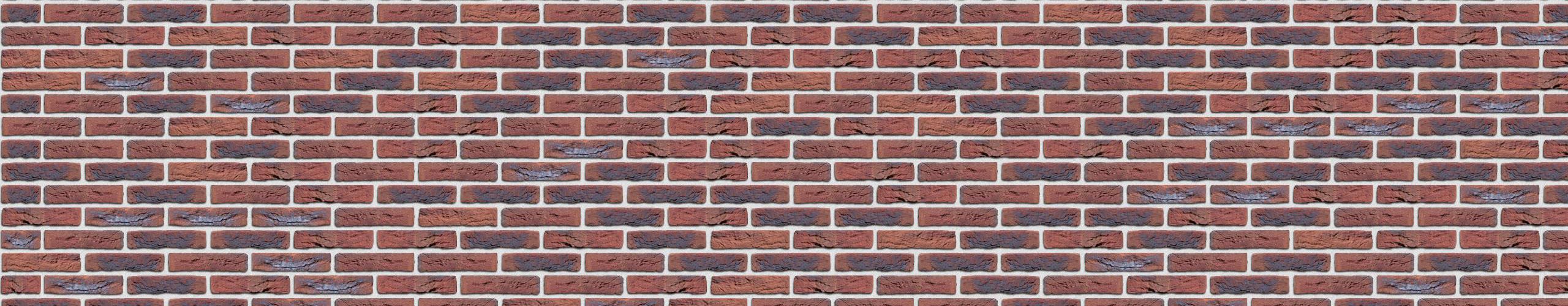

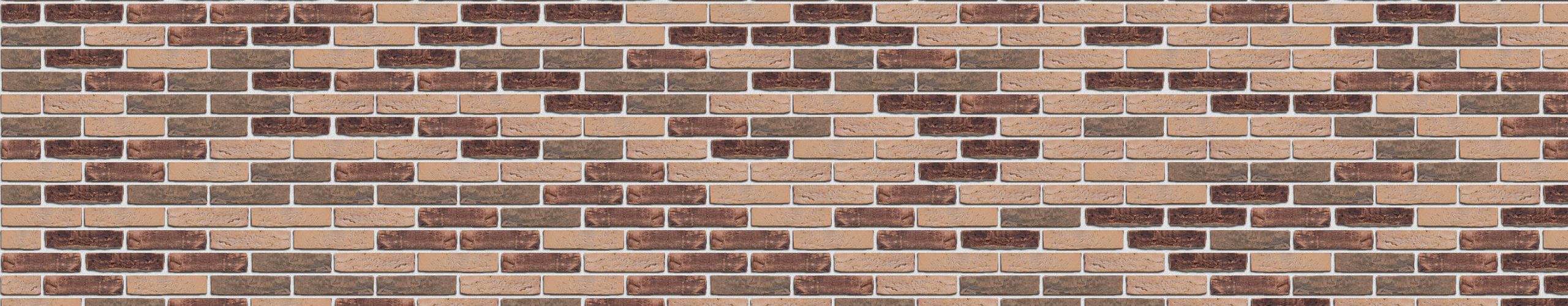

Sortiment Holländersteine und Preisliste
Sortiment Detailansichten

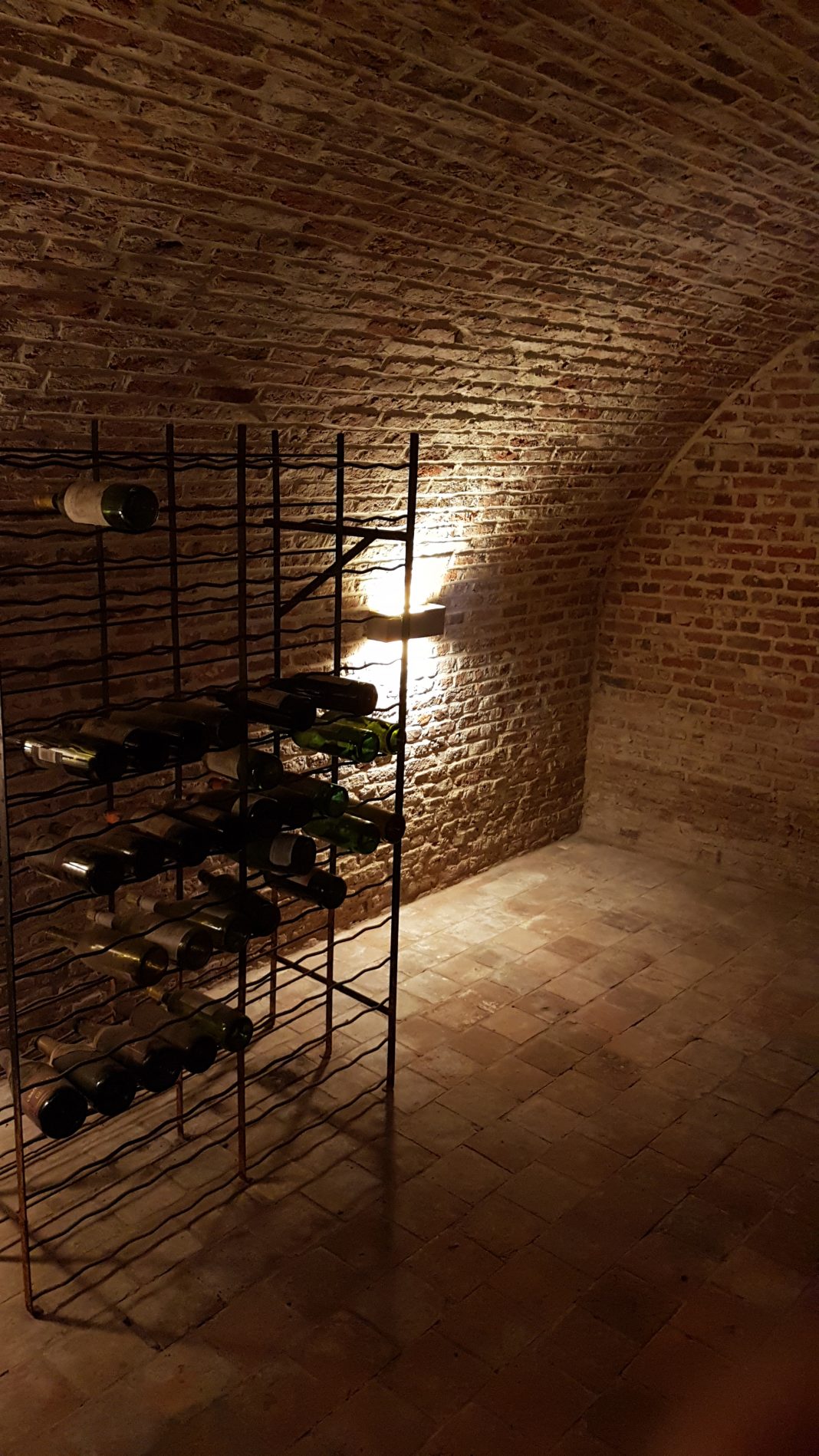

Dieser Weinkeller besticht durch seine Funktionalität und Eleganz.
Kundenreferenz in Rieden
Gemauert mit Veldbrand exterieur WF
Entwurf und Ausführungsplanung: 1a Architekten GmbH, Hagenbuch
Unternehmer: Artbau Blarer GmbH, Jost Blarer Lachen SZ
Unser Materiallager, Büro und Ausstellung befindet sich an verschiedenen Adressen.
⇒ Lieferungen von Fracht speziell mit schweren Fahrzeugen bitte ausschliesslich an unser Magazin.
Bitte avisieren Sie uns die Lieferung mindestens 1 Stunde vor ihrer Ankunft auf Tel. +41523642494.
Our office and stock are at different locations.
⇒ Deliver freight only to our stock address. Advise us the delivery at least 1 hour before your arrival on phone +41523642494.
Belniton AG
Oberdorfstrasse 2
CH-8523 Hagenbuch
Büro und Ausstellung befinden sich an unserer Geschäftsadresse:
Belniton AG
Sonnenweg 1
CH-8523 Hagenbuch
Auf einen Besuch freuen wir uns!
Melden Sie sich unter +41523642494 an, gerne zeigen wir Ihnen unsere Ausstellung.
Um die natürliche Farbvielfalt optimal zur Geltung zu bringen, sind mehrere Paletten gleichzeitig zu verarbeiten und zu mischen. Holländer-Handformsteine sind Naturprodukte deshalb kann eine genaue Farbübereinstimmung nicht gewährleistet werden. Die angegebenen Masse, Gewichte, Farben und Kontraste sind Standardwerte und können in der Praxis von Brand zu Brand geringfügig abweichen. Um eine einheitliche Wandfläche zu erhalten, muss der Verarbeiter für eine gute Durchmischung sorgen. Die Steine aus mehreren Paketen gleichzeitig verarbeiten und diagonal aus den Paketen entnehmen. Bestellen Sie möglichst alle für den Bau benötigten Steine. Nachlieferungen verursachen höhere Kosten und können, wenn nicht aus demselben Brand geliefert werden kann, in Form und Farbe abweichen.
Steine vor dem Vermauern anfeuchten, damit eine optimale Haftung zwischen Mörtel und Stein erreicht werden kann. Das Mauerwerk soll vollfugig gemauert werden. Bei Einsatz von fertigen Produkten kann Sichtmauermörtel für stark saugende Steine, wie z.B. Sichtmauermörtel Sakret P 0-3, Röfix 985 oder 980, Maxitmur 980 SS, Schwenk SM101 etc., verwendet werden. Dem Mörtel keine Detergente oder andere chemische Produkte beigegeben. Fugenverstrich : Bei Mauern und Verfugen in einem Arbeitsgang, sofort nach dem Ansteifen des Mörtels in noch verformungswilligen Zustand mittels Holzspan, Schlauchstück, kleinem Löffel oder Zungenkelle durchführen. Für rauhe Fuge nachträglich bürsten.
Frisches Mauerwerk ist vor Durchnässen zu schützen.
Die oberen Schichten (50 cm) sind bei regnerischem Wetter, am Ende des Arbeitstages oder bei längerem Stillstand abzudecken. Bei noch nicht angebrachten Fallrohren ist das Regenwasser abzuleiten. Mauerabdeckfolien, sowie Dachrinnen Schläuche können bei uns bezogen werden.
Wenn eine Reinigung des Mauerwerkes erforderlich wird, ist trockenes abbürsten die geeignetste Methode (keine Drahtbürsten verwenden). Abgebundenes Mauerwerk kann bei gleichzeitigem Bürsten mit Wasser abgespritzt werden. Von der Verwendung von Salzsäure wird abgeraten.
Durch Lagerung, Transport und Umlad können einzelne Steine im Palett beschädigt sein. Die Toleranzgrenze für Ersatzansprüche liegt bei 5%. Der Preiszuschlag für stückweisen Verkauf ab Lager ist in der Neuverpackung und im Wegfallen von Bruch begründet. Die Abdrucke in den Prospekten können die Farben nicht optimal wiedergeben. Auf Wunsch stellen wir Ihnen für die Auswahl Mustersteine zur Verfügung. Eine generelle Übersicht erhalten Sie in unserer Musterausstellung. Vereinbaren Sie mit uns einen Termin. Holländer-Handform-Steine sind feuer- und frostbeständig. Gegen Frost Beschädigungen erhalten Sie eine Garantie von 10 Jahren.
Holländer Handformsteine sind nicht “formgenau”. Diese Eigenschaft verleiht dem Mauerwerk seinen ganz eigenen Charakter. Eine sorgfältige Verarbeitung mit vorausschauender Sortierung der Steine, hinsichtlich Form und Farbe, ist beim Mauern unerlässlich und Sache des verarbeitenden Unternehmers.
| [mm] | [Stk. /m2] | [kg /Stk.] | |
|---|---|---|---|
| WF | 209/101/50 | ≅76 | ≅1.9 |
| WDF | 214/103/66 | ≅64 | ≅2.5 |
Die Masstoleranz kann je nach Fabrikationswerk und Steinsorte erheblich vom Nennmass abweichen. Gerne stellen wir Ihnen für die genaue Evaluation einen Musterstein zur Verfügung.
Einige Sorten werden mit Pflastermulde produziert, was Einfluss auf das Gewicht und die Verarbeitbarkeit des Steines hat.
Am gängisten ist das Waalformat WF. Am Lager führen wir grundsätzlich nur dieses Format. Das holländische Waaldickformat können wir Ihnen auf Anfrage, palettweise direkt ab Werk liefern.
Die Steine können wir auch als Riemchen oder Verblender liefern. Riemchen sind auf ca. 20mm geschnitten. Verblender auf ca. 50mm. Beachten Sie, dass wir diese erst schneiden lassen müssen. Dies hat Einfluss auf die Lieferfrist.
Wir liefern die Steine auf Paletten.
Ganze Paletten haben die Abmasse 1.20×0.85×1.05m und wiegen ca. 1.4to.!
